無線機とアンテナをつなぐケーブル・・・コレがなかなか大切です。

種類が沢山有りすぎて分からないと言う方に、アマチュアに一般的に使われているケーブルをご紹介します。

アマチュア無線には、Ｄ型とよばれる特性インピーダンス５０Ωの物がよく使われます。テレビなどにはＣ型と呼ばれる７５Ωが多いですね。７５Ωのケーブルも使えないことはないですが・・・５０Ωの方がより適していると言われています。

●２Ｖケーブル・・・心線を覆う絶縁体が、ポリエチレン製。外部導体が銅線の網状の線　　　　　　　　で覆われています。一番使われています。

●ＦＢケーブル・・・心線を覆う絶縁体が、発泡ポリエチレン。外部導体がアルミ箔で包まれています。２Ｖケーブルよりも低損失で、高い周波数や長い距離を引き回す時に、より減衰が少なくすみます。　中のアルミ箔が破れ易く発泡絶縁体も潰れやすいので、折れ・曲げ・潰れに注意！！

●ＳＦＡケーブル・・・ＦＢよりも超高品質な超低損失ケーブル。（価格も高っ・・・）外部導体が、銅箔＆網線のダブルタッグで、柔軟性があり配線も容易です。しかし、折れ・曲げ・潰れには注意。

その他、アメリカ規格の「ＲＧ型」などもあり、日本のケーブルと微妙に太さが違ったりもします。

ケーブルの太さが太いほど、○Ｄ－２Ｖの○の数字が大きくなります。ケーブルと言えども１０Ｄ／１２Ｄだと相当な堅さに！！　凶器になりかねません！

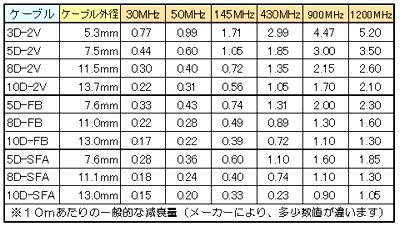

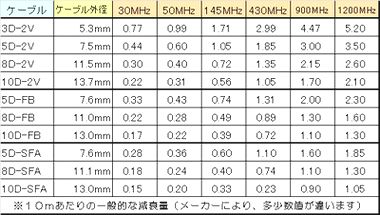

ケーブルの種類による、電波の減衰を表にしてみました。（一番よくご使用頂いてるものを抜粋しました）　※数値の単位は　ｄＢ（デシベル）　です。

周波数が高くなればなるほど、減衰が大きくなるのがおわかりいただけます。長さに比例しますので・・・やはり周波数が高く、固定局などで数十メートル引き回すとなると・・・高品質ケーブルをオススメします。

車用の、引き込み部分のみが細いケーブル（ＭＰ－ＭＬコネクター付）。固定局向けの数十メートルのケーブル（両端Ｍ－Ｐコネクター付）。ＳＷＲメーターや測定器用の、短いケーブルｅｔｃ・・・。

市販の物も多様にありますが！アキコミでは、ご要望・ご希望に合わせて各種ケーブルの制作もしております。ご希望のケーブル・長さ・取り付けるコネクターなど、メールにてお問い合せいただきますと、御見積致しますので。何をどうしたらいいか分からない方にも、ご相談にのりますよ！
